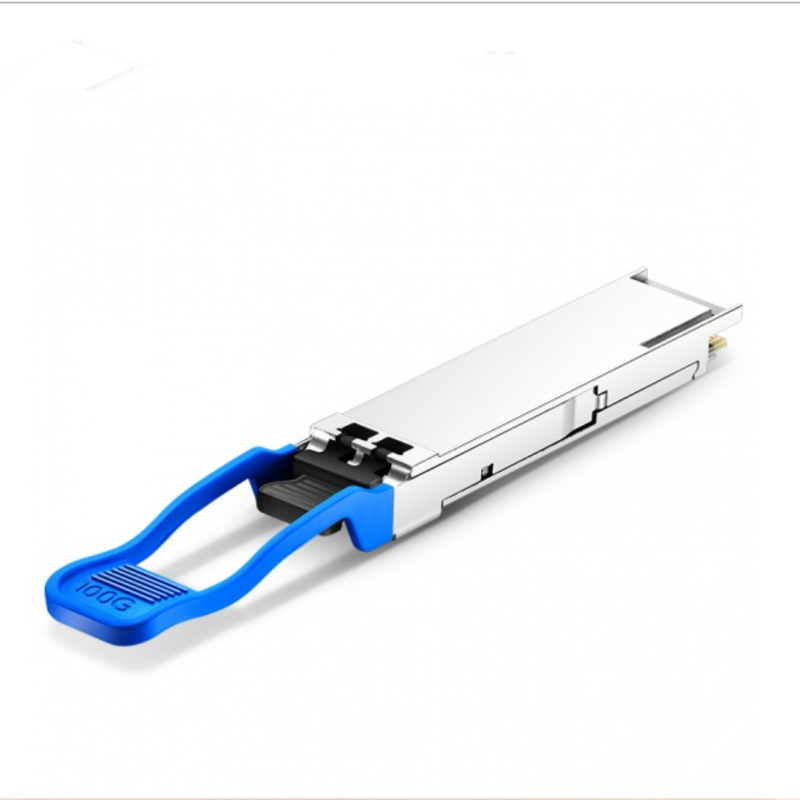

100Gb QSFP28 LR4 অপটিক 1310nm ফাইবার ট্রান্সসিভার 10KM মেলানক্স ট্রান্সসিভার মডিউল
বৈশিষ্ট্য
- হট প্লাগেবল QSFP28 MSA ফর্ম
ফ্যাক্টর
- IEEE 802.3ba এর সাথে সঙ্গতিপূর্ণ
100GBASE-LR4 এবং IEEE 802.3bm
CAUI-4
- একক মোডের জন্য 10 কিমি পর্যন্ত পৌঁছান
ফাইবার (SMF)
- একক +3.3V পাওয়ার সাপ্লাই
- এর অপারেটিং কেস তাপমাত্রা
0-70ºC
- 4x25.78Gb/s DFB-ভিত্তিক LAN-WDM
ট্রান্সমিটার
- 4x25.78Gb/s রিটাইম করা বৈদ্যুতিক
ইন্টারফেস
- সর্বোচ্চ শক্তি খরচ
< 3.5W
- ডুপ্লেক্স এলসি আধার
- RoHS অনুগত
- SFF-8636 অনুগত DDM ফাংশন
- অ্যাপ্লিকেশন:
• 100GBASE-LR4 100G ইথারনেট৷
• Mellanox InfiniBand-এর জন্য যোগ্য
EDR এন্ড-টু-এন্ড সিস্টেম
| হার |
100G |
| তরঙ্গদৈর্ঘ্য |
1310 এনএম |
| বিলুপ্তির অনুপাত |
> 4dB
|
| ডিডিএমআই |
হ্যাঁ |
| আবেদন |
Infiniband 100G EDR |
100GQSFP28 Mellanox®100Gb/s অপটিক্যাল ট্রান্সসিভার 10km পর্যন্ত 100 গিগাবিট ইথারনেট লিঙ্কে ব্যবহারের জন্য ডিজাইন করা হয়েছে
একক মোড ফাইবারের।এটি Mellanox InfiniBand EDR এন্ড-টু-এন্ড সিস্টেমে ব্যবহারের জন্যও যোগ্য।দ্য
ট্রান্সসিভার QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 এবং IEEE 802.3bm CAUI-4 এর সাথে সঙ্গতিপূর্ণ।
ডিজিটাল ডায়াগনস্টিক ফাংশন I এর মাধ্যমে উপলব্ধ
2C ইন্টারফেস, যেমন QSFP28 দ্বারা নির্দিষ্ট করা হয়েছে।
মডিউলটি 25Gb/s বৈদ্যুতিক ডেটার 4টি ইনপুট চ্যানেলকে LAN WDM অপটিক্যালের 4টি চ্যানেলে রূপান্তর করে
সংকেত এবং তারপর 100Gb/s অপটিক্যাল ট্রান্সমিশনের জন্য একটি একক চ্যানেলে মাল্টিপ্লেক্স করে।বিপরীতভাবে, চালু
রিসিভার সাইড মডিউল ডি-মাল্টিপ্লেক্স করে একটি 100Gb/s অপটিক্যাল LAN WDM ইনপুট 4টি অপটিক্যাল সিগন্যালে এবং
তারপর তাদের 4টি বৈদ্যুতিক আউটপুট চ্যানেলে রূপান্তরিত করে
FAQ
প্রশ্ন ১.আপনার অপটিক্যাল ট্রান্সসিভার কি আসল?
A1. হ্যাঁ, আমাদের সমস্ত অপটিক্যাল ট্রান্সসিভার 100% আসল নিশ্চিত!
প্রশ্ন 2. আপনি কিভাবে SFP এর মানের গ্যারান্টি দেন?
A2. আমরা পেশাদার পরীক্ষার সরঞ্জাম এবং QC দল আছে.প্রতিটি ইউনিট শিপিংয়ের আগে নিখুঁত কর্মক্ষমতা সহ সম্পূর্ণরূপে পরীক্ষা করা হবে।
Q3.আমি যদি পণ্যটির গুণমানের সমস্যা দেখতে পাই তবে আপনি কী করবেন?
A3. আমরা আমাদের ঝুঁকিমুক্ত অর্থ ফেরত গ্যারান্টি সহ প্রতিটি বিক্রয় ব্যাক আপ!আপনি 10 বছরেরও বেশি সময় ধরে তার ক্লায়েন্টদের সেবা করে আসছে এমন একটি কোম্পানির কাছ থেকে আত্মবিশ্বাসের সাথে কিনতে পারেন!আমাদের স্বপ্ন একটি বিখ্যাত 100 বছরের এন্টারপ্রাইজ তৈরি করা!
Q4.বাণিজ্য পদ কি?
A4. লিড টাইম: আপনার পেমেন্ট নিশ্চিত করার 1 দিন পরে (স্টকে আছে, আমাদের সম্পূর্ণভাবে পরীক্ষা করার জন্য 1 দিন প্রয়োজন)
অর্থপ্রদানের মেয়াদ: ওয়েস্টার্ন ইউনিয়ন, টি/টি, আলিপে, এসকো, মানি গ্রাম
ওয়ারেন্টি: 1 বছর
প্রশ্ন 5.আপনি সামঞ্জস্যপূর্ণ বেশী আছে?
A5. হ্যাঁ, আমাদের নিজস্ব ব্র্যান্ড আছে: টপ-ট্রান্স, 1X9, SFP, XFP, SFP+, BIDI সব ধরনের স্পেসিফিকেশন সহ।
মডিউলটি 25Gb/s বৈদ্যুতিক ডেটার 4টি ইনপুট চ্যানেলকে LAN WDM অপটিক্যালের 4টি চ্যানেলে রূপান্তর করে
সংকেত এবং তারপর 100Gb/s অপটিক্যাল ট্রান্সমিশনের জন্য একটি একক চ্যানেলে মাল্টিপ্লেক্স করে।বিপরীতভাবে, চালু
রিসিভার সাইড মডিউল ডি-মাল্টিপ্লেক্স করে একটি 100Gb/s অপটিক্যাল LAN WDM ইনপুট 4টি অপটিক্যাল সিগন্যালে এবং
তারপর তাদের 4টি বৈদ্যুতিক আউটপুট চ্যানেলে রূপান্তরিত করে
মেলানক্স
®
100Gb/s অপটিক্যাল ট্রান্সসিভার 10km পর্যন্ত 100 গিগাবিট ইথারনেট লিঙ্কে ব্যবহারের জন্য ডিজাইন করা হয়েছে
একক মোড বারএটি Mellanox InfinniBand EDR এন্ড-টু-এন্ড সিস্টেমে ব্যবহারের জন্যও যোগ্য।দ্য
ট্রান্সসিভার QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 এবং IEEE 802.3bm CAUI-4 এর সাথে সঙ্গতিপূর্ণ।
ডিজিটাল ডায়াগনস্টিক ফাংশন I এর মাধ্যমে উপলব্ধ
2
C ইন্টারফেস, যেমন QSFP28 দ্বারা নির্দিষ্ট করা হয়েছে
মেলানক্স
®
100Gb/s অপটিক্যাল ট্রান্সসিভার 10km পর্যন্ত 100 গিগাবিট ইথারনেট লিঙ্কে ব্যবহারের জন্য ডিজাইন করা হয়েছে
একক মোড বারএটি Mellanox InfinniBand EDR এন্ড-টু-এন্ড সিস্টেমে ব্যবহারের জন্যও যোগ্য।দ্য
ট্রান্সসিভার QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 এবং IEEE 802.3bm CAUI-4 এর সাথে সঙ্গতিপূর্ণ।
ডিজিটাল ডায়াগনস্টিক ফাংশন I এর মাধ্যমে উপলব্ধ
2
C ইন্টারফেস, যেমন QSFP28 দ্বারা নির্দিষ্ট করা হয়েছে
মেলানক্স
®
100Gb/s অপটিক্যাল ট্রান্সসিভার 10km পর্যন্ত 100 গিগাবিট ইথারনেট লিঙ্কে ব্যবহারের জন্য ডিজাইন করা হয়েছে
একক মোড বারএটি Mellanox InfinniBand EDR এন্ড-টু-এন্ড সিস্টেমে ব্যবহারের জন্যও যোগ্য।দ্য
ট্রান্সসিভার QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 এবং IEEE 802.3bm CAUI-4 এর সাথে সঙ্গতিপূর্ণ।
ডিজিটাল ডায়াগনস্টিক ফাংশন I এর মাধ্যমে উপলব্ধ
2
C ইন্টারফেস, যেমন QSFP28 দ্বারা নির্দিষ্ট করা হয়েছে
মেলানক্স
®
100Gb/s অপটিক্যাল ট্রান্সসিভার 10km পর্যন্ত 100 গিগাবিট ইথারনেট লিঙ্কে ব্যবহারের জন্য ডিজাইন করা হয়েছে
একক মোড বারএটি Mellanox InfinniBand EDR এন্ড-টু-এন্ড সিস্টেমে ব্যবহারের জন্যও যোগ্য।দ্য
ট্রান্সসিভার QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 এবং IEEE 802.3bm CAUI-4 এর সাথে সঙ্গতিপূর্ণ।
ডিজিটাল ডায়াগনস্টিক ফাংশন I এর মাধ্যমে উপলব্ধ
2
C ইন্টারফেস, যেমন QSFP28 দ্বারা নির্দিষ্ট করা হয়েছে
©2018 মেলানক্স টেকনোলজিস।সমস্ত অধিকার সংরক্ষিত.
†
শুধুমাত্র দৃষ্টান্তের জন্য।প্রকৃত পণ্য পরিবর্তিত হতে পারে.
মেলানক্স
®
100Gb/s অপটিক্যাল ট্রান্সসিভার 10km পর্যন্ত 100 গিগাবিট ইথারনেট লিঙ্কে ব্যবহারের জন্য ডিজাইন করা হয়েছে
একক মোড বারএটি Mellanox InfinniBand EDR এন্ড-টু-এন্ড সিস্টেমে ব্যবহারের জন্যও যোগ্য।দ্য
ট্রান্সসিভার QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 এবং IEEE 802.3bm CAUI-4 এর সাথে সঙ্গতিপূর্ণ।
ডিজিটাল ডায়াগনস্টিক ফাংশন I এর মাধ্যমে উপলব্ধ
2
C ইন্টারফেস, যেমন QSFP28 MSA দ্বারা নির্দিষ্ট করা হয়েছে।
মডিউলটি 25Gb/s বৈদ্যুতিক ডেটার 4টি ইনপুট চ্যানেলকে LAN WDM অপটিক্যালের 4টি চ্যানেলে রূপান্তর করে
সংকেত এবং তারপর 100Gb/s অপটিক্যাল ট্রান্সমিশনের জন্য একটি একক চ্যানেলে মাল্টিপ্লেক্স করে।বিপরীতভাবে, চালু
রিসিভার সাইড মডিউল ডি-মাল্টিপ্লেক্স করে একটি 100Gb/s অপটিক্যাল LAN WDM ইনপুট 4টি অপটিক্যাল সিগন্যালে এবং
তারপর তাদের বৈদ্যুতিক ডেটার 4টি আউটপুট চ্যানেলে রূপান্তরিত করে।
কঠোর উত্পাদন পরীক্ষা সর্বোত্তম আউট-অফ-দ্য-বক্স ইনস্টলেশন অভিজ্ঞতা, কর্মক্ষমতা এবং নিশ্চিত করে
স্থায়িত্ব
সারণী 1 - সম্পূর্ণ সর্বোচ্চ রেটিং
প্যারামিটার প্রতীক সর্বনিম্ন সর্বোচ্চ ইউনিট
সংগ্রহস্থল তাপমাত্রা টিs -40 85 °সে
অপারেটিং কেস তাপমাত্রা টি
অপ 0 70 °সে
সর্বোচ্চ সরবরাহ ভোল্টেজ ভি
cc -0.5 3.6 ভি
আপেক্ষিক আর্দ্রতা (অ ঘনীভূত 85 %
ক্ষতি থ্রেশহোল্ড, প্রতিটি লেন TH
d
5.5 --- dBm
সারণি 2 - প্রস্তাবিত অপারেটিং শর্ত এবং পাওয়ার সাপ্লাই প্রয়োজনীয়তা
প্যারামিটার প্রতীক সর্বনিম্ন সাধারণ সর্বোচ্চ ইউনিট
সরবরাহ ভোল্টেজ ভিccআরএক্স, ভিcc1, ভিccটিএক্স 3.135 --- 3.465 ভি
ডেটা রেট, প্রতিটি লেন --- -100 পিপিএম 25.78125 + 100 পিপিএম জিবিপিএস
G.652 রেট দিয়ে লিঙ্কের দূরত্ব
বার
Lmax --- --- 10 কিমি
MMA1L10-CR
- হট প্লাগেবল QSFP28 MSA ফর্ম
ফ্যাক্টর
- IEEE 802.3ba এর সাথে সঙ্গতিপূর্ণ
100GBASE-LR4 এবং IEEE 802.3bm
CAUI-4
- একক মোডের জন্য 10 কিমি পর্যন্ত পৌঁছান
ফাইবার (SMF)
- একক +3.3V পাওয়ার সাপ্লাই
- এর অপারেটিং কেস তাপমাত্রা
0-70ºC
- 4x25.78Gb/s DFB-ভিত্তিক LAN-WDM
ট্রান্সমিটার
- 4x25.78Gb/s রিটাইম করা বৈদ্যুতিক
ইন্টারফেস
- সর্বোচ্চ শক্তি খরচ
< 3.5W
- ডুপ্লেক্স এলসি আধার
- RoHS অনুগত
- SFF-8636 অনুগত DDM ফাংশন
- অ্যাপ্লিকেশন:
• 100GBASE-LR4 100G ইথারনেট
• Mellanox InfiniBand এর জন্য যোগ্য
