পণ্যের বিবরণ:
|
| ডেটা রেট: | 10 গ্রাম | তাপমাত্রা: | -5°C থেকে 70°C |
|---|---|---|---|
| সংযোগকারী: | এলসি | অ্যাপ্লিকেশন: | 10G ইথারনেট |
| পাওয়ার সাপ্লাই: | 3.3V | দূরত্ব: | 10KM |
| মডেল নম্বার: | FTLX1471D3BCL | তরঙ্গদৈর্ঘ্য: | 1310 এনএম |

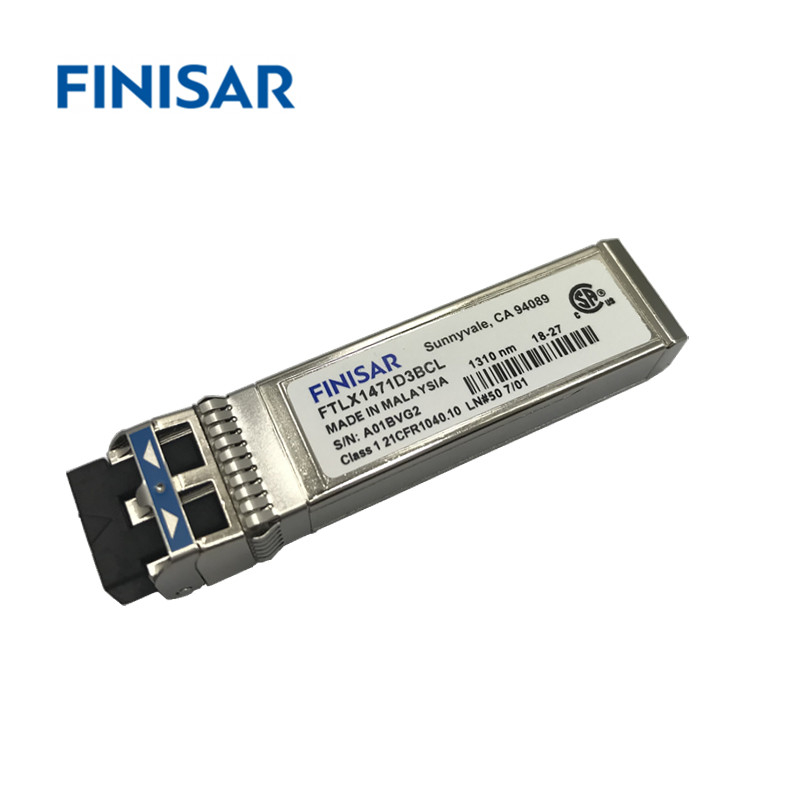

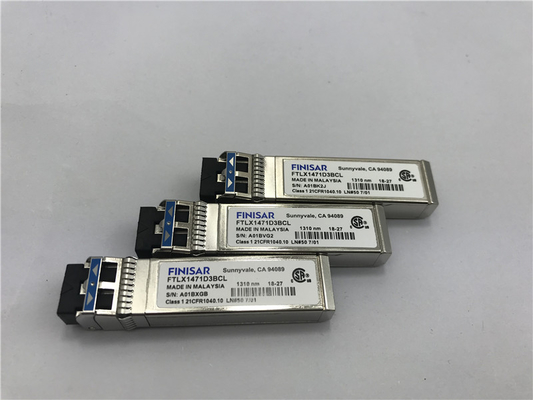

ফিনিসার FTLX1471D3BCL মডিউল 10G ট্রান্সসিভার 10Km 1310nm SFP ফাইবার
FTLX1471D3BCL অপটিক্যালমডিউলবৈশিষ্ট্য:
হট-প্লাগেবল SFP+ পদচিহ্ন
• 9.95 থেকে 10.5Gb/s বিট রেট সমর্থন করে*
• শক্তি অপচয় < 1W
• RoHS-6 অনুগত (সীসা-মুক্ত)
• বাণিজ্যিক তাপমাত্রা পরিসীমা -5°C থেকে 70°C
• একক 3.3V পাওয়ার সাপ্লাই
• সর্বাধিক লিঙ্ক দৈর্ঘ্য 10 কিমি
• Uncooled 1310nm DFB লেজার
• রিসিভার সীমিত বৈদ্যুতিক ইন্টারফেস
• ডুপ্লেক্স এলসি সংযোগকারী
• অন্তর্নির্মিত ডিজিটাল ডায়গনিস্টিক ফাংশন
আবেদন
• 10GBASE-LR/LW 10G ইথারনেট
• 1200-SM-LL-L 10G ফাইবার চ্যানেল
ডিজিটাল ডায়াগনস্টিক ফাংশন
Finisar FTLX1471D3BCL SFP+ ট্রান্সসিভারগুলি SFP MSA1-এ সংজ্ঞায়িত 2-তারের সিরিয়াল কমিউনিকেশন প্রোটোকল সমর্থন করে।এটা
একই বৈদ্যুতিক বৈশিষ্ট্য সহ GBIC স্ট্যান্ডার্ডে সংজ্ঞায়িত E2 PROM-এর সাথে খুব ঘনিষ্ঠভাবে সম্পর্কিত।মান SFP
সিরিয়াল আইডি শনাক্তকরণ তথ্যে অ্যাক্সেস প্রদান করে যা ট্রান্সসিভারের ক্ষমতা, স্ট্যান্ডার্ড ইন্টারফেস,
প্রস্তুতকারক, এবং অন্যান্য তথ্য।উপরন্তু, Finisar SFP+ ট্রান্সসিভার একটি উন্নত ডিজিটাল ডায়াগনস্টিক মনিটরিং প্রদান করে
ইন্টারফেস, যা ডিভাইস অপারেটিং প্যারামিটার যেমন ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্টে রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়,
প্রেরিত অপটিক্যাল শক্তি, অপটিক্যাল পাওয়ার এবং ট্রান্সসিভার সরবরাহ ভোল্টেজ প্রাপ্ত।এটি অ্যালার্মের একটি পরিশীলিত সিস্টেমকেও সংজ্ঞায়িত করে
এবং সতর্কীকরণ পতাকা, যা নির্দিষ্ট অপারেটিং প্যারামিটারগুলি ফ্যাক্টরি সেটের স্বাভাবিক পরিসরের বাইরে থাকলে শেষ ব্যবহারকারীদের সতর্ক করে।দ্য
SFP MSA E2 PROM-এ একটি 256-বাইট মেমরি মানচিত্র সংজ্ঞায়িত করে যা 8 বিট ঠিকানায় 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য
1010000X (A0h)।ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস 8 বিট ঠিকানা 1010001X (A2h) ব্যবহার করে, তাই মূলত
সংজ্ঞায়িত সিরিয়াল আইডি মেমরি মানচিত্র অপরিবর্তিত থাকে।ইন্টারফেসটি অভিন্ন, এবং এইভাবে উভয়ের সাথে সম্পূর্ণ পশ্চাদপদ সামঞ্জস্যপূর্ণ
GBIC স্পেসিফিকেশন এবং SFP মাল্টি সোর্স চুক্তি।সম্পূর্ণ ইন্টারফেসটি ফিনিসার অ্যাপ্লিকেশন নোটে বর্ণনা করা হয়েছে
AN2030: "SFP অপটিক্যাল ট্রান্সসিভারের জন্য ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস"।অপারেটিং এবং ডায়াগনস্টিক তথ্য হয়
ট্রান্সসিভারের ভিতরে একটি ডিজিটাল ডায়াগনস্টিক ট্রান্সসিভার কন্ট্রোলার (ডিডিটিসি) দ্বারা পর্যবেক্ষণ এবং রিপোর্ট করা হয়, যা অ্যাক্সেস করা হয়
একটি 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে।যখন সিরিয়াল প্রোটোকল সক্রিয় করা হয়, সিরিয়াল ঘড়ি সংকেত (SCL, Mod Def 1) দ্বারা উত্পন্ন হয়
হোস্ট.পজিটিভ এজ ঘড়ি SFP ট্রান্সসিভারে ডেটা জমা করে E2 PROM-এর সেগমেন্টে যেগুলো লেখা নেই-
সুরক্ষিতনেতিবাচক প্রান্ত ঘড়ি SFP ট্রান্সসিভার থেকে ডেটা।সিরিয়াল ডেটা সিগন্যাল (SDA, Mod Def 2) এর জন্য দ্বি-দিকনির্দেশক
সিরিয়াল ডেটা স্থানান্তর।হোস্ট সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে SCL-এর সাথে SDA ব্যবহার করে।দ্য
স্মৃতিগুলি 8-বিট ডেটা শব্দগুলির একটি সিরিজ হিসাবে সংগঠিত হয় যা পৃথকভাবে বা ক্রমানুসারে সম্বোধন করা যেতে পারে।আরো বেশী
তথ্য, অনুগ্রহ করে SFP MSA ডকুমেন্টেশন 1,5 এবং Finisar অ্যাপ্লিকেশন নোট AN-2030 দেখুন।যে মূল্যায়ন দয়া করে নোট করুন
বোর্ড FDB-1018 Finisar ModDEMO সফ্টওয়্যারের সাথে উপলব্ধ যা 2-ওয়্যার সিরিয়ালের মাধ্যমে সহজে যোগাযোগ ব্যবহার করতে দেয়
ইন্টারফেস
ফিনিসার FTLX1471D3BCL10G অপটিক্যাল ট্রান্সসিভার স্পেসিফিকেশন
| ফাইবার টাইপ | এসএমএফ |
|
সংযোগকারী |
এলসি |
|
অপারেটিং তাপমাত্রা |
-5°C থেকে 70°C |
|
দূরত্ব |
10কিমি |
|
হার |
10 জি |
|
পাওয়ার সাপ্লাই ভোল্টেজ |
3.3V |
|
আবেদন |
10G ইথারনেট |
| অপটিক্যাল বিলুপ্তির অনুপাত | 3.5dB |
