পণ্যের বিবরণ:
|
| ডেটা রেট: | 1.25 জি | পাওয়ার সাপ্লাই: | 3.3V |
|---|---|---|---|
| তাপমাত্রা: | 0°C থেকে +70°C | আমি আজ খুশি: | এসএমএফ |
| দূরত্ব: | 80KM | ডায়াগনস্টিক: | হ্যাঁ |
| তরঙ্গদৈর্ঘ্য: | 1310/1550nm | লেজার ট্রান্সমিটার: | ডিএফবি |
| বিশেষভাবে তুলে ধরা: | 1.25G-80AD SFP অপটিক্যাল ট্রান্সসিভার,1.25G-80BD BIDI অপটিক্যাল ট্রান্সসিভার,SFP অপটিক্যাল ট্রান্সসিভার 80KM Rohs |
||

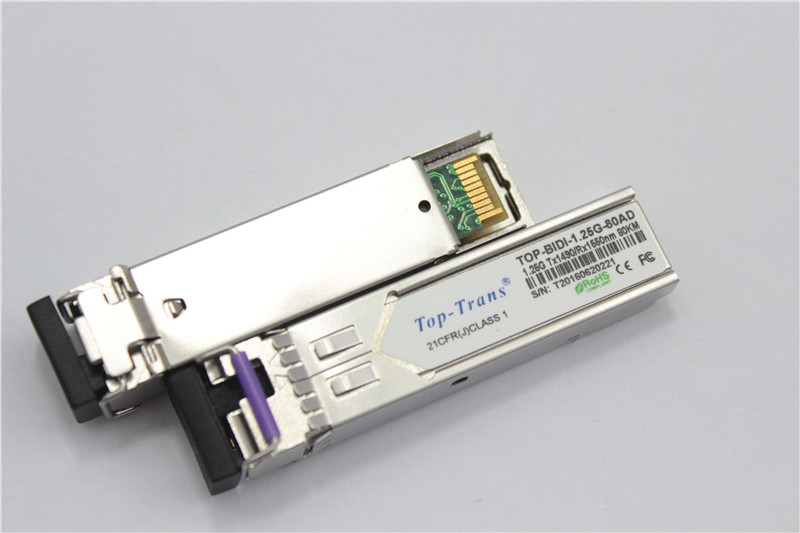

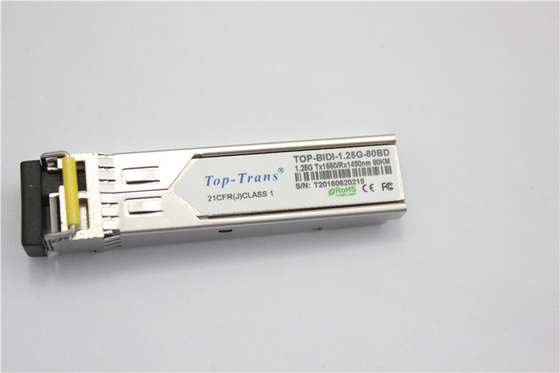

BIDI 1.25G-80AD/BD অপটিক্যাল ট্রান্সসিভার 80KM দীর্ঘ দূরত্বের ফাইবার মডিউল
অপটিক্যালমডিউল80কিমি বৈশিষ্ট্য:
●1.25Gb/s পর্যন্ত ডেটা লিঙ্ক
●DFB লেজার ট্রান্সমিটার
●PIN ফটো-ডিটেক্টর
●80KMon9/125μmSMF পর্যন্ত
●হট-প্লাগেবল SFP পদচিহ্ন
●BIDILC/UPC টাইপ প্লাগেবল অপটিক্যাল ইন্টারফেস
●কম শক্তি অপচয়
● ধাতু ঘের, নিম্ন EMI জন্য
●RoHS অনুগত এবং সীসা-মুক্ত
●একক+3.3V পাওয়ার সাপ্লাই
● ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস সমর্থন করে
●SFF-8472-এর সাথে সঙ্গতিপূর্ণ
●কেস অপারেটিং তাপমাত্রা বাণিজ্যিক: 0°C থেকে +70°C
বর্ধিত: -10°C থেকে +80°C
শিল্প:-40°Cto+85°C
আবেদন
● সুইচ ইন্টারফেসে স্যুইচ করুন
● দ্রুত ইথারনেট
● সুইচড ব্যাকপ্লেন অ্যাপ্লিকেশন
● রাউটার/সার্ভার ইন্টারফেস
●অন্যান্য অপটিক্যাল লিঙ্ক
স্ট্যান্ডার্ড
● SFP+MSA অনুগত
● SFF-8472 reversion9.5 অনুগত
● IEEE802.3-2005 অনুগত
● Telcordia GR-468-CORE অনুগত
অপটিক্যাল মডিউল 80কিমি বিআইডিআইস্পেসিফিকেশন
| ফাইবার টাইপ | এসএমএফ |
|
তাপমাত্রা |
1310/1550nm |
|
পাওয়ার সাপ্লাই |
3.3V |
|
দূরত্ব |
80কিমি |
|
ফর্ম-ফ্যাক্টর |
এসএফপি |
|
তরঙ্গদৈর্ঘ্য |
1310/1550 এনএম |
|
সনদপত্র |
ROHS |
|
অপটিক্যাল বিলুপ্তির অনুপাত |
9dB |
ডিজিটাল ডায়াগনস্টিক ফাংশন
SFP 1.25G 80KM 1310&1550 ট্রান্সসিভারগুলি SFPMSA-তে সংজ্ঞায়িত 2-তারের সিরিয়াল যোগাযোগ প্রোটোকল সমর্থন করে।এটাই
একই বৈদ্যুতিক বৈশিষ্ট্য সহ, GBIC স্ট্যান্ডার্ডে সংজ্ঞায়িত E2PROM-এর সাথে খুব ঘনিষ্ঠভাবে সম্পর্কিত।
স্ট্যান্ডার্ড SFP সিরিয়াল আইডি শনাক্তকরণ তথ্যে অ্যাক্সেস প্রদান করে যা ট্রান্সসিভারের ক্ষমতা বর্ণনা করে, স্ট্যান্ডার্ড
ইন্টারফেস, প্রস্তুতকারক এবং অন্যান্য তথ্য।
উপরন্তু, SFP 1.25G 80KM 1310&1550 ট্রান্সসিভার একটি অনন্য উন্নত ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস প্রদান করে,
যা ডিভাইস অপারেটিং প্যারামিটার যেমন ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্ট, প্রেরিত রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়
অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ার এবং ট্রান্সসিভার সাপ্লাই ভোল্টেজ।এটি অ্যালার্মের একটি অত্যাধুনিক সিস্টেমকেও সংজ্ঞায়িত করে
সতর্কীকরণ পতাকা, যা নির্দিষ্ট অপারেটিং প্যারামিটারগুলি ফ্যাক্টরি সেটের স্বাভাবিক পরিসরের বাইরে থাকলে শেষ ব্যবহারকারীদের সতর্ক করে।
SFPMSA E2PROM-এ একটি 256-বাইট মেমরি ম্যাপ সংজ্ঞায়িত করে যা 8 বিটে 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য
ঠিকানা1010000X(A0h)। ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস 8 বিট ঠিকানা 1010001X(A2h) ব্যবহার করে, তাই
মূলত সংজ্ঞায়িত সিরিয়াল আইডি মেমরি মানচিত্র অপরিবর্তিত থাকে।ইন্টারফেসটি অভিন্ন, এবং এইভাবে সম্পূর্ণ পশ্চাদপদ
GBIC স্পেসিফিকেশন এবং SFP মাল্টি সোর্স চুক্তি উভয়ের সাথে সামঞ্জস্যপূর্ণ।
অপারেটিং এবং ডায়াগনস্টিক তথ্য একটি ডিজিটাল ডায়াগনস্টিক ট্রান্সসিভার কন্ট্রোলার (DDTC) দ্বারা পর্যবেক্ষণ এবং রিপোর্ট করা হয়
ট্রান্সসিভারের ভিতরে, যা 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেস করা হয়।সিরিয়াল প্রোটোকল সক্রিয় করা হলে, সিরিয়াল
ঘড়ি সংকেত (SCL,ModDef1) হোস্ট দ্বারা উত্পন্ন হয়।ইতিবাচক প্রান্ত ঘড়ি SFP ট্রান্সসিভার মধ্যে যারা তথ্য
E2PROM-এর সেগমেন্ট যা লেখা-সুরক্ষিত নয়।ঋণাত্মক প্রান্ত ঘড়ি SFP ট্রান্সসিভার থেকে ডেটা। সিরিয়াল
ডেটা সংকেত (SDA,ModDef2) সিরিয়াল ডেটা স্থানান্তরের জন্য দ্বি-দিকনির্দেশক।হোস্ট চিহ্নিত করতে SCL এর সাথে SDA ব্যবহার করে
সিরিয়াল প্রোটোকল সক্রিয়করণের শুরু এবং শেষ।স্মৃতিগুলিকে 8-বিট ডেটা শব্দের অ্যাসেরিজ সাজানো হয় যা সম্বোধন করা যেতে পারে
স্বতন্ত্রভাবে বা ক্রমানুসারে।
TOP-BIDI-1.25G-80AD/BD-এর জন্য ডিজিটাল ডায়াগনস্টিকগুলি ডিফল্টরূপে অভ্যন্তরীণভাবে ক্যালিব্রেট করা হয়।
