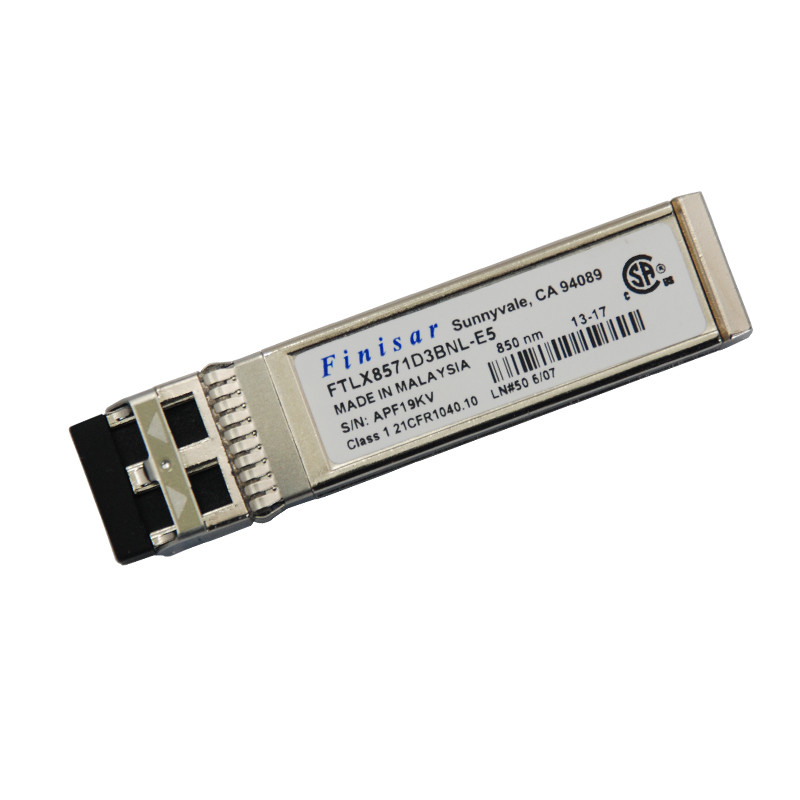

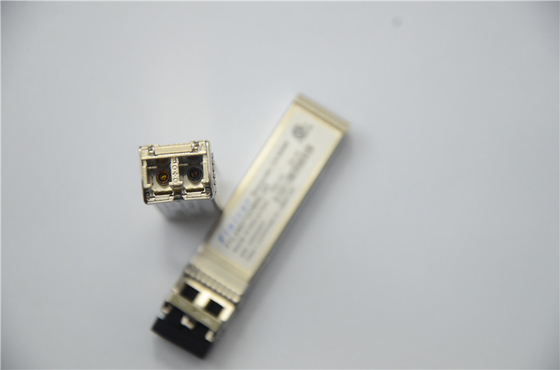

আসল FTLX8571D3BNL মডিউল 10G 300m ফাইবার SFP 850nm ট্রান্সসিভার

হট-প্লাগেবল SFP+ পদচিহ্ন

• রেট নির্বাচনযোগ্য 1.25 Gb/s বা 9.95 থেকে 10.3 Gb/s বিট রেট সমর্থন করে

• শক্তি অপচয় < 1W

• RoHS-6 অনুগত (সীসা-মুক্ত)

• বাণিজ্যিক তাপমাত্রা পরিসীমা 0°C থেকে 70°C

• একক 3.3V পাওয়ার সাপ্লাই • 2000 MHZ-কিমি MMF-এ সর্বাধিক লিঙ্ক দৈর্ঘ্য 300m

• Uncooled 850nm VCSEL লেজার

• রিসিভার সীমিত বৈদ্যুতিক ইন্টারফেস

• ডুপ্লেক্স এলসি সংযোগকারী • বিল্ট-ইন ডিজিটাল ডায়াগনস্টিক ফাংশন।

আবেদন

• 1000BASE-SX 1G ইথারনেট

• 10GBASE-SR/SW 10G ইথারনেট৷

এর বৈশিষ্ট্যFTLX8571D3BNL

Finisar FTLX8571D3BNL বর্ধিত তাপমাত্রা SFP+ ট্রান্সসিভার 2-তারের সিরিয়াল যোগাযোগ প্রোটোকলকে সমর্থন করে

SFF-8472 এ সংজ্ঞায়িত করা হয়েছে।এটি একই বৈদ্যুতিক সহ GBIC স্ট্যান্ডার্ডে সংজ্ঞায়িত E2 PROM এর সাথে খুব ঘনিষ্ঠভাবে সম্পর্কিত

স্পেসিফিকেশনস্ট্যান্ডার্ড SFP+ সিরিয়াল আইডি শনাক্তকরণ তথ্যে অ্যাক্সেস প্রদান করে যা ট্রান্সসিভারের বর্ণনা করে

ক্ষমতা, স্ট্যান্ডার্ড ইন্টারফেস, প্রস্তুতকারক, এবং অন্যান্য তথ্য।উপরন্তু, Finisar SFP+ ট্রান্সসিভার প্রদান করে একটি

উন্নত ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস, যা ডিভাইস অপারেটিং প্যারামিটারগুলিতে রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয় যেমন

ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্ট, ট্রান্সমিটেড অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ার এবং ট্রান্সসিভার সাপ্লাই

ভোল্টেজ, বৈদ্যুতিক একক বিশেষ.এটি অ্যালার্ম এবং সতর্কীকরণ পতাকার একটি পরিশীলিত সিস্টেমকেও সংজ্ঞায়িত করে, যা নির্দিষ্ট অপারেটিং এর সময় শেষ ব্যবহারকারীদের সতর্ক করে

পরামিতি একটি কারখানা সেট স্বাভাবিক পরিসীমা বাইরে.SFF-8472 E2 PROM-এ একটি 256-বাইট মেমরি ম্যাপ সংজ্ঞায়িত করে যা হল

8 বিট ঠিকানা 1010000X (A0h) এ একটি 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেসযোগ্য।ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেস

8 বিট ঠিকানা 1010001X (A2h) ব্যবহার করে, তাই মূলভাবে সংজ্ঞায়িত সিরিয়াল আইডি মেমরি মানচিত্র অপরিবর্তিত থাকে।দ্য

ইন্টারফেসটি অভিন্ন, এবং এইভাবে GBIC স্পেসিফিকেশন এবং SFP মাল্টি সোর্স উভয়ের সাথেই সম্পূর্ণ পশ্চাদপদ সামঞ্জস্যপূর্ণ

চুক্তি.সম্পূর্ণ ইন্টারফেসটি ফিনিসার অ্যাপ্লিকেশন নোট AN2030 এ বর্ণনা করা হয়েছে: “ডিজিটাল ডায়াগনস্টিক মনিটরিং

SFP অপটিক্যাল ট্রান্সসিভারের জন্য ইন্টারফেস”।

অপারেটিং এবং ডায়াগনস্টিক তথ্য একটি ডিজিটাল দ্বারা পর্যবেক্ষণ করা হয় এবং রিপোর্ট করা হয়

ট্রান্সসিভারের ভিতরে ডায়াগনস্টিক ট্রান্সসিভার কন্ট্রোলার (DDTC), যা 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে অ্যাক্সেস করা হয়।কখন

সিরিয়াল প্রোটোকল সক্রিয় করা হয়, সিরিয়াল ক্লক সিগন্যাল (SCL, Mod Def 1) হোস্ট দ্বারা উত্পন্ন হয়।ইতিবাচক প্রান্ত ঘড়ি

E2 PROM-এর সেগমেন্টে SFP ট্রান্সসিভারে ডেটা পাঠানো হয় যেগুলি লেখা-সুরক্ষিত নয়।ঋণাত্মক প্রান্ত ঘড়ি

SFP ট্রান্সসিভার থেকে ডেটা।

সিরিয়াল ডেটা সংকেত (SDA, Mod Def 2) সিরিয়াল ডেটা স্থানান্তরের জন্য দ্বি-দিকনির্দেশক।হোস্ট

সিরিয়াল প্রোটোকল অ্যাক্টিভেশনের শুরু এবং শেষ চিহ্নিত করতে SCL-এর সাথে SDA ব্যবহার করে।স্মৃতি হিসেবে আয়োজন করা হয় ক

8-বিট ডেটা শব্দের সিরিজ যা পৃথকভাবে বা ক্রমানুসারে সম্বোধন করা যেতে পারে।আরও তথ্যের জন্য, অনুগ্রহ করে দেখুন SFF-

8472 ডকুমেন্টেশন এবং ফিনিসার অ্যাপ্লিকেশন নোট AN-2030।অনুগ্রহ করে মনে রাখবেন মূল্যায়ন বোর্ড FDB-1027 এর সাথে উপলব্ধ

Finisar ModDEMO সফ্টওয়্যার যা 2-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে যোগাযোগের সহজ ব্যবহার করতে দেয়।
